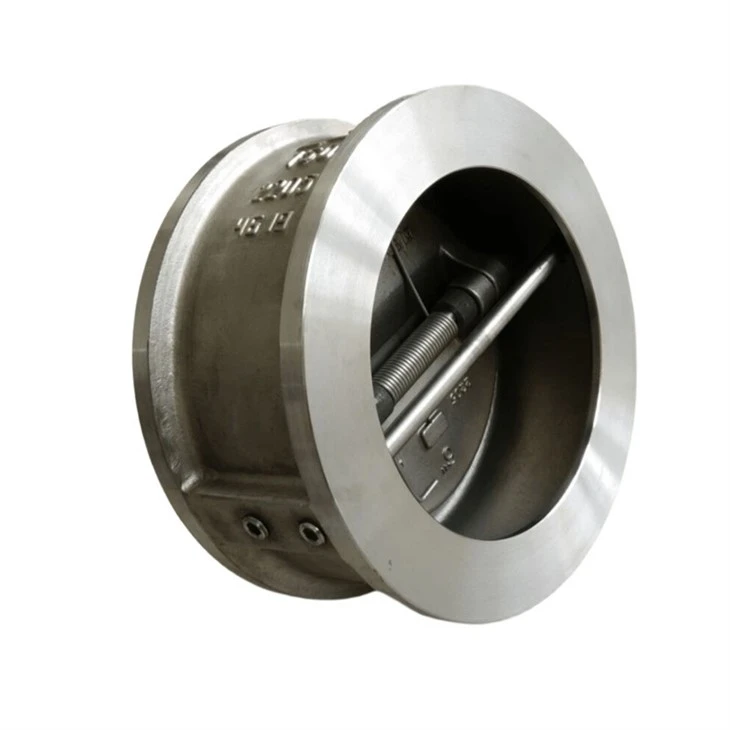

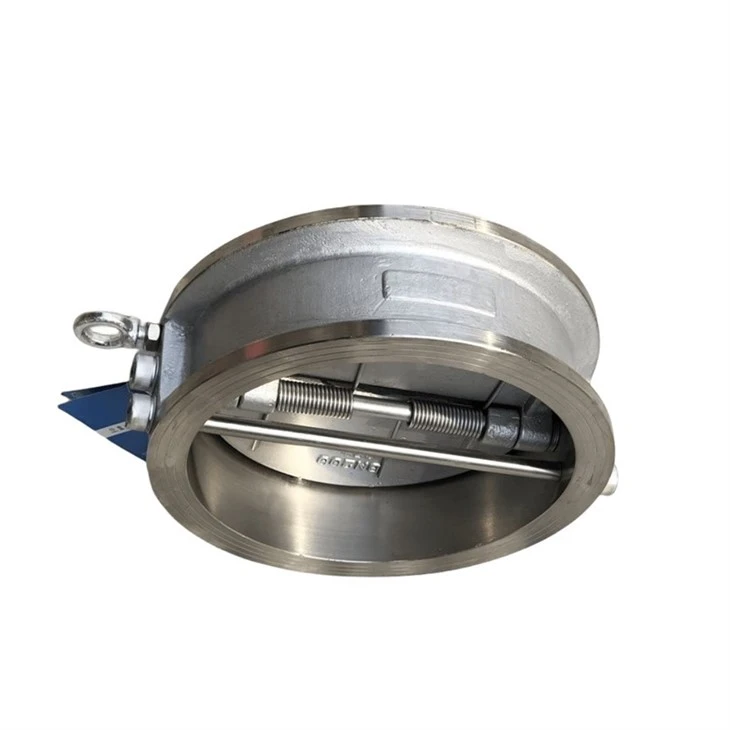

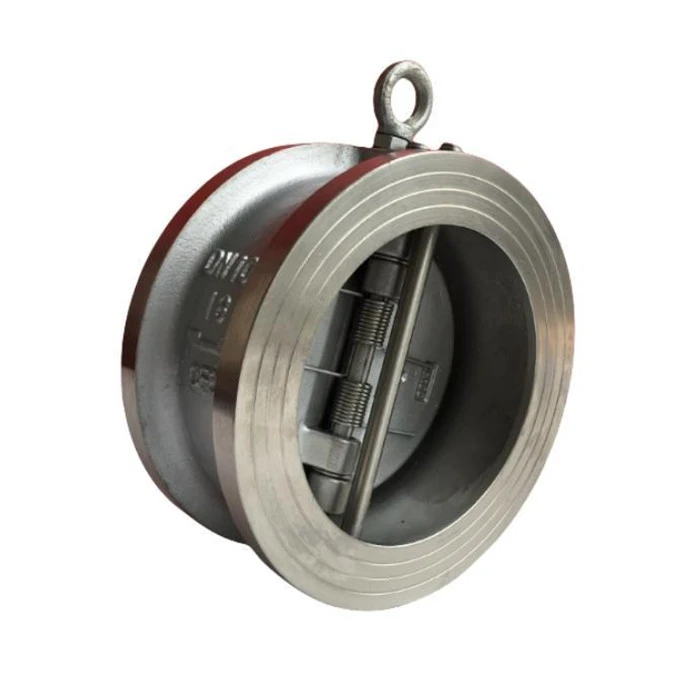

เช็ควาล์วผีเสื้อสแตนเลส

ชื่อสินค้า: เช็ควาล์วผีเสื้อสแตนเลส
รุ่น: DH77X-10/16P
ขนาด: DN40-DN1000
วิธีการเชื่อมต่อ: เวเฟอร์
ความดันการทำงาน: PN16,PN10,150LB,5K,10K
ช่วงอุณหภูมิ: -10 องศา -100 องศา
การเคลือบผิว: การเคลือบอีพ็อกซี่แบบฟิวชั่นบอนด์ตามมาตรฐาน ANSI/AWWA C550





เช็ควาล์วผีเสื้อสแตนเลสยังเป็นเช็ควาล์วแบบแกว่ง แต่เป็นดิสก์วาล์วคู่ที่ปิดภายใต้การกระทำของสปริง ของเหลวจากล่างขึ้นบนดันแผ่นวาล์วเปิดออก วาล์วมีโครงสร้างเรียบง่ายและยึดระหว่างหน้าแปลน 2 ชิ้น โดยมีขนาดโดยรวมเล็กและน้ำหนักเบา

เช็ควาล์วปีกผีเสื้อสแตนเลสมีดิสก์รูปตัว D โหลดสปริงสองตัววางอยู่บนเพลาซี่โครงที่ผ่านรูวาล์ว โครงสร้างนี้จะทำให้ระยะทางที่จุดศูนย์ถ่วงของจานวาล์วเคลื่อนที่สั้นลง เมื่อเปรียบเทียบกับเช็ควาล์วสวิงดิสก์เดี่ยวที่มีขนาดเท่ากัน โครงสร้างนี้ยังช่วยลดน้ำหนักของดิสก์วาล์วได้ถึง 50% เนื่องจากใช้สปริงโหลด วาล์วนี้จึงตอบสนองต่อการไหลย้อนกลับอย่างรวดเร็ว









1. โครงสร้างดิสก์คู่น้ำหนักเบาของเช็ควาล์วปีกผีเสื้อสแตนเลสทำให้การปิดผนึกที่นั่งและการทำงานมีประสิทธิภาพมากขึ้น
2. ฟังก์ชั่นสปริงแขนยาวของเช็ควาล์วปีกผีเสื้อสแตนเลสช่วยให้จานวาล์วเปิดและปิดโดยไม่มีการเสียดสี และสปริงทำหน้าที่ปิดจานวาล์วอย่างอิสระ (DN150 ขึ้นไป)
3. ปลอกรองรับบานพับของเช็ควาล์วปีกผีเสื้อสแตนเลสช่วยลดแรงเสียดทานและลดปรากฏการณ์ค้อนน้ำเมื่อหยุดด้วยแผ่นวาล์วอิสระ (เส้นผ่านศูนย์กลางใหญ่ขึ้น)
4. เมื่อเปรียบเทียบกับเช็ควาล์วสวิงทั่วไป เช็ควาล์วปีกผีเสื้อสแตนเลสมีโครงสร้างที่แข็งแกร่ง เบากว่า เล็กกว่า มีประสิทธิภาพมากกว่า และราคาถูกกว่า วาล์วนี้เป็นไปตามมาตรฐาน API 594 สำหรับขนาดส่วนใหญ่ ความยาวโครงสร้างของวาล์วนี้เป็นเพียง 1/4 ของความยาวโครงสร้างของวาล์วทั่วไป และน้ำหนักคือ 15% ถึง 20% ของความยาวโครงสร้างของวาล์วทั่วไป ดังนั้นจึงมีราคาถูกกว่าเช็ควาล์วแบบสวิงด้วย นอกจากนี้ยังติดตั้งได้ง่ายกว่า
5. เช็ควาล์วปีกผีเสื้อสแตนเลสยังมีคุณสมบัติทางโครงสร้างพิเศษ ทำให้เป็นเช็ควาล์วไร้แรงกระแทกประสิทธิภาพสูง คุณสมบัติเหล่านี้รวมถึงการเปิดโดยไม่ต้องทำความสะอาด ขนาดวาล์วส่วนใหญ่ที่มีโครงสร้างสปริงอิสระ และระบบรองรับแผ่นดิสก์อิสระ คุณสมบัติบางอย่างเหล่านี้ไม่มีอยู่ในเช็ควาล์ว เช็ควาล์วปีกผีเสื้อดิสก์คู่ยังสามารถออกแบบให้เป็นชนิดหูยก ตัววาล์วขยายหน้าแปลนคู่
