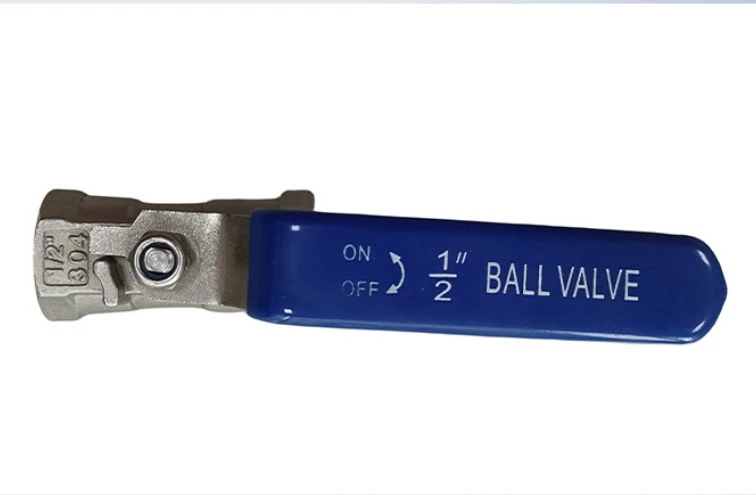

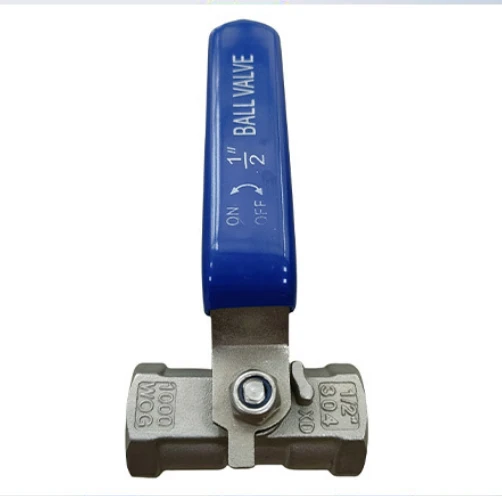

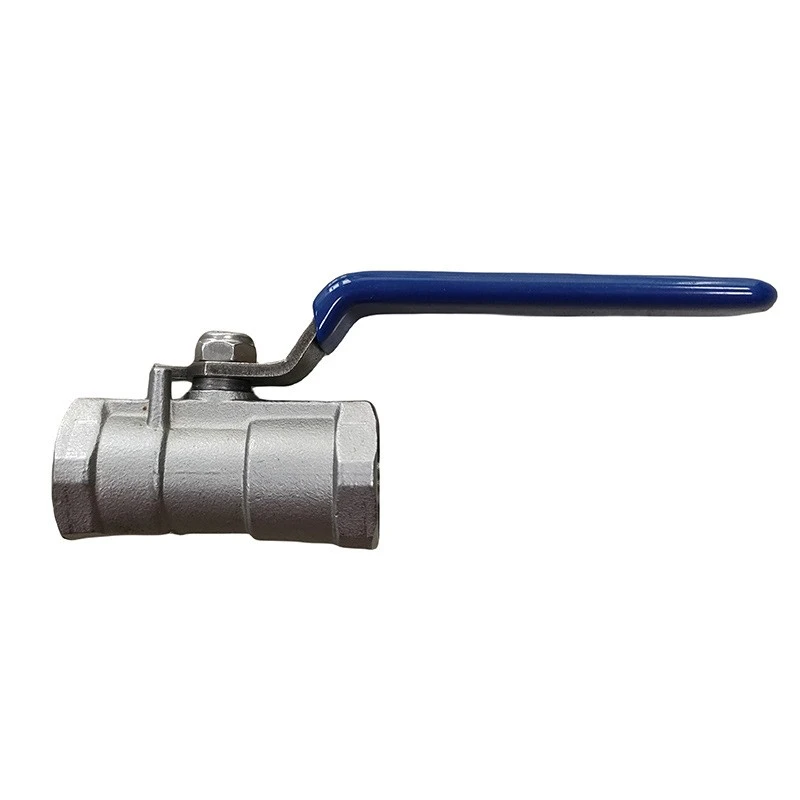

บอลวาล์วเกลียวชิ้นเดียว



บอลวาล์วเกลียวชิ้นเดียวเป็นวาล์วอุตสาหกรรมทั่วไป ส่วนใหญ่ใช้สำหรับตัดและควบคุมของเหลวในระบบท่อ มีลักษณะของโครงสร้างที่กะทัดรัด การปิดผนึกที่ดี และใช้งานง่าย



วาล์วประเภทนี้- "ชิ้นเดียว" หมายถึงตัววาล์วที่ขึ้นรูปโดยรวม ซึ่งมีความแข็งแรงสูงและไม่รั่วซึมง่าย คำว่า 'เธรดแบบเกลียว' บ่งชี้ว่าวิธีการเชื่อมต่อเป็นแบบอินเทอร์เฟซของเธรดภายใน (เช่น G, NPT และมาตรฐานอื่นๆ) ซึ่งติดตั้งได้ง่ายในท่อส่งขนาดเล็ก- และเหมาะสำหรับสภาพแวดล้อมของสื่อต่างๆ เช่น น้ำ น้ำมัน และก๊าซ





ตัววาล์วชิ้นเดียว-:ตัววาล์วได้รับการหล่อขึ้นรูปหรือหล่อในตัว ไม่สามารถ-ถอดออกได้ โดยไม่ต้องใช้โบลท์ที่ตัวถัง และมีโครงสร้างที่กะทัดรัดที่สุดการเชื่อมต่อแบบเกลียว:ปลายทั้งสองข้างมีเกลียวภายในเพื่อการขันสกรูเข้ากับท่อโดยตรง ช่วยให้ติดตั้งได้สะดวก

เปิด/ปิดแบบหมุน 90 องศา:เปิดหรือปิดได้เต็มที่โดยหมุนด้ามจับ 90 องศา ช่วยให้ทำงานได้อย่างรวดเร็ว

การออกแบบรูเจาะที่ลดลง:โดยทั่วไป ทางเดินของลูกบอลภายในจะเล็กกว่าเส้นผ่านศูนย์กลางท่อที่ระบุ (เช่น รูเจาะจริงประมาณ DN20 สำหรับ DN25)





แบบอย่าง	Q11F(Q – บอลวาล์ว, 1 – เกลียวใน, 1 – ตัวเครื่องเป็นชิ้นเดียว-, F – ซีลฟลูออโรพลาสติก)
เส้นผ่านศูนย์กลางที่กำหนด	DN6 ~ DN100 (1/8" ~ 4")
ระดับความดัน	PN1.6 ~ 4.0MPa (16 ~ 40 กก./ซม.²)
ช่วงอุณหภูมิ	-20 องศา ~ 180 องศา (ซีล PTFE)
ตัววาล์ว	สแตนเลส 304, 316, ทองเหลือง
ผนึก	PTFE (โพลีเตตระฟลูออโรเอทิลีน)











• ขนาดกะทัดรัด น้ำหนักเบา เหมาะสำหรับพื้นที่จำกัด
• ไม่มีจุดรั่วไหลภายนอก โครงสร้างที่สำคัญช่วยให้มั่นใจได้ถึงประสิทธิภาพการรั่วซึมที่ดีเยี่ยม
• ต้นทุนต่ำและราคาประหยัด
• ติดตั้งอย่างรวดเร็ว การเชื่อมต่อแบบเกลียวไม่จำเป็นต้องมีการเชื่อม
• ความต้านทานการไหลต่ำ เกือบตรง-ไหลผ่านในตำแหน่งเปิดเต็มที่





1. การควบคุมการเปิด-สำหรับสื่อทั่วไป เช่น น้ำ น้ำมัน แก๊ส ไอน้ำ ฯลฯ
2. เครื่องมือวัด เครื่องอัดอากาศ อุปกรณ์ขนาดเล็ก และท่อภายในประเทศ/เชิงพาณิชย์
3. แอปพลิเคชันที่ไวต่อต้นทุนและพื้นที่ โดยมีความถี่ในการบำรุงรักษาต่ำ
