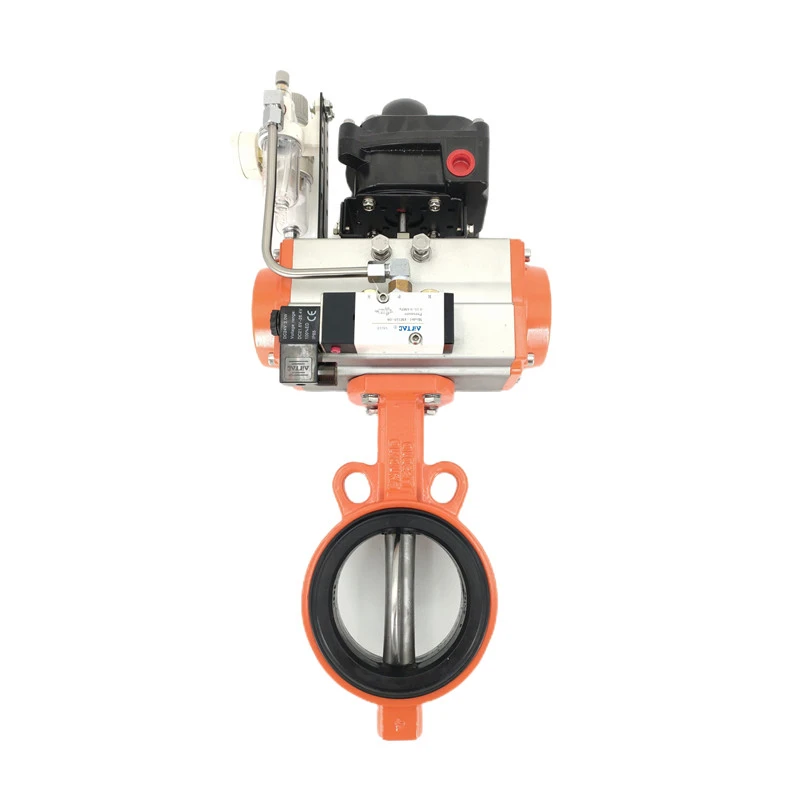

นิวเมติกวาล์วผีเสื้อ

วาล์วปีกผีเสื้อแบบเวเฟอร์
วาล์วปีกผีเสื้อแบบเวเฟอร์เป็นวาล์วปีกผีเสื้อชนิดที่ใช้กันทั่วไปในการใช้งานส่วนใหญ่ วาล์วนี้ประกบอยู่ระหว่างหน้าแปลนทั้งสอง ทำให้ติดตั้งระหว่างท่อได้ง่าย แผ่นวาล์วอยู่ในตำแหน่งกึ่งกลางของท่อและสามารถเปิดหรือปิดได้โดยการหมุนหนึ่งในสี่ของแอคทูเอเตอร์ วาล์วประเภทนี้ใช้ในการใช้งานที่มีแรงดันปานกลางและอุณหภูมิต่ำ
วาล์วปีกผีเสื้อแบบดึง
วาล์วปีกผีเสื้อแบบดึงมีลักษณะคล้ายกับวาล์วแบบเวเฟอร์ในการออกแบบ แต่มีตัวดึงบนตัววาล์วที่สามารถใช้เพื่อยึดวาล์วกับท่อได้ การเชื่อมเหล่านี้มีเกลียว และใช้สลักเกลียวเพื่อยึดวาล์วเข้ากับท่อ วาล์วแบบดึงใช้ในการใช้งานแรงดันสูงและต้องการพื้นที่ในการติดตั้งน้อยกว่าวาล์วแบบเวเฟอร์

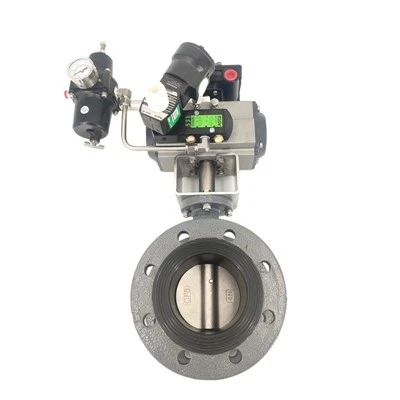

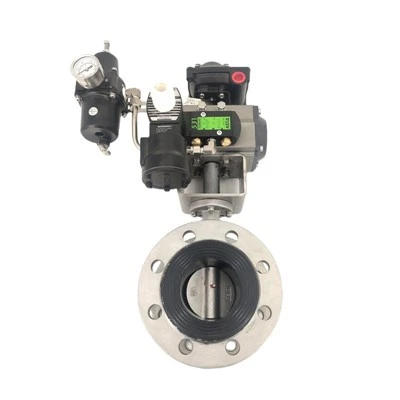

วาล์วผีเสื้อหน้าแปลน
วาล์วผีเสื้อแบบหน้าแปลนมีลักษณะคล้ายกับวาล์วแบบเวเฟอร์ แต่มีหน้าแปลนทั้งสองด้านซึ่งสามารถขันเข้ากับท่อได้ วาล์วประเภทนี้ใช้ในการใช้งานที่มีแรงดันสูงและอุณหภูมิสูงซึ่งจำเป็นต้องต่อวาล์วเข้ากับท่ออย่างแน่นหนา
วาล์วปีกผีเสื้อประสิทธิภาพสูง
วาล์วปีกผีเสื้อประสิทธิภาพสูงได้รับการออกแบบมาสำหรับการใช้งานที่ต้องการความต้องการมากขึ้นโดยจำเป็นต้องปิดเครื่องอย่างแน่นหนา วาล์วเหล่านี้ใช้ที่นั่งโลหะแทนที่จะเป็นอีลาสโตเมอร์ และสามารถรองรับอุณหภูมิและแรงดันที่สูงกว่าวาล์วปีกผีเสื้อมาตรฐาน วาล์วปีกผีเสื้อประสิทธิภาพสูงใช้ในอุตสาหกรรมต่างๆ เช่น การผลิตไฟฟ้า ปิโตรเลียม และการแปรรูปทางเคมี

ขนาดและประเภทของวาล์ว
สิ่งแรกที่คุณต้องทำคือกำหนดขนาดและประเภทของบัตเตอร์ฟลายวาล์วที่คุณต้องการ พิจารณาอัตราการไหล ความดัน และอุณหภูมิของตัวกลางที่คุณจัดการ รวมถึงขนาดท่อและประเภทการเชื่อมต่อ บัตเตอร์ฟลายวาล์วมีหลายขนาด ตั้งแต่เส้นผ่านศูนย์กลางไม่กี่นิ้วไปจนถึงหลายฟุต วาล์วปีกผีเสื้อประเภทที่พบบ่อยที่สุดคือเวเฟอร์ ตัวดึง และหน้าแปลน
วัสดุ
เลือกวัสดุวาล์วที่เข้ากันได้กับสื่อที่คุณจะจัดการ วัสดุทั่วไปได้แก่ สเตนเลส เหล็กคาร์บอน เหล็กหล่อ และพลาสติก ปัจจัยต่างๆ เช่น อุณหภูมิ ความดัน และองค์ประกอบทางเคมีของตัวกลางอาจส่งผลต่อการเลือกใช้วัสดุ
ตัวกระตุ้นวาล์ว
แอคชูเอเตอร์แบบนิวแมติกเป็นหนึ่งในตัวเลือกยอดนิยมสำหรับวาล์วปีกผีเสื้อ ใช้ลมอัดเพื่อเปิดและปิดวาล์ว ทำให้เหมาะสำหรับกระบวนการอัตโนมัติ พิจารณาขนาดและประเภทของแอคชูเอเตอร์ที่จำเป็นเพื่อให้แน่ใจว่าวาล์วทำงานอย่างเหมาะสม แอคชูเอเตอร์มีให้เลือกหลายขนาด ตั้งแต่ขนาดเล็กไปจนถึงขนาดใหญ่ และสามารถเป็นแบบ double-acting หรือแบบสปริงกลับได้
ข้อกำหนดแรงบิด
แรงบิดที่ต้องใช้ในการเปิดและปิดวาล์วถือเป็นอีกหนึ่งข้อพิจารณาที่สำคัญ ตรวจสอบให้แน่ใจว่าคุณเลือกวาล์วที่มีแรงบิดเพียงพอเพื่อรองรับแรงดันและอัตราการไหลที่ต้องการ การมีแรงบิดไม่เพียงพออาจทำให้วาล์วปิดไม่สนิท ส่งผลให้เกิดการรั่วไหล ในขณะที่แรงบิดส่วนเกินอาจทำให้วาล์วหรือแอคชูเอเตอร์เสียหายได้
การรับรองและการปฏิบัติตามข้อกำหนด
ตรวจสอบว่าวาล์วเป็นไปตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง เช่น สถาบันปิโตรเลียมแห่งอเมริกา (api) หรือองค์กรมาตรฐานสากล (iso) มองหาเครื่องหมายรับรองเพื่อให้แน่ใจว่าวาล์วเป็นไปตามมาตรฐานเหล่านี้ และสามารถจัดการกับสื่อและเงื่อนไขเฉพาะที่จะใช้ได้
การบำรุงรักษาและการซ่อมแซม
เลือกวาล์วที่บำรุงรักษาและซ่อมแซมได้ง่าย วาล์วควรมีชิ้นส่วนที่เรียบง่ายและเข้าถึงได้ซึ่งสามารถเปลี่ยนได้ง่ายในกรณีที่เกิดความเสียหายหรือการสึกหรอ หากเป็นไปได้ ให้มองหาวาล์วที่มีอายุการใช้งานยาวนานและต้องการการบำรุงรักษาเพียงเล็กน้อย
