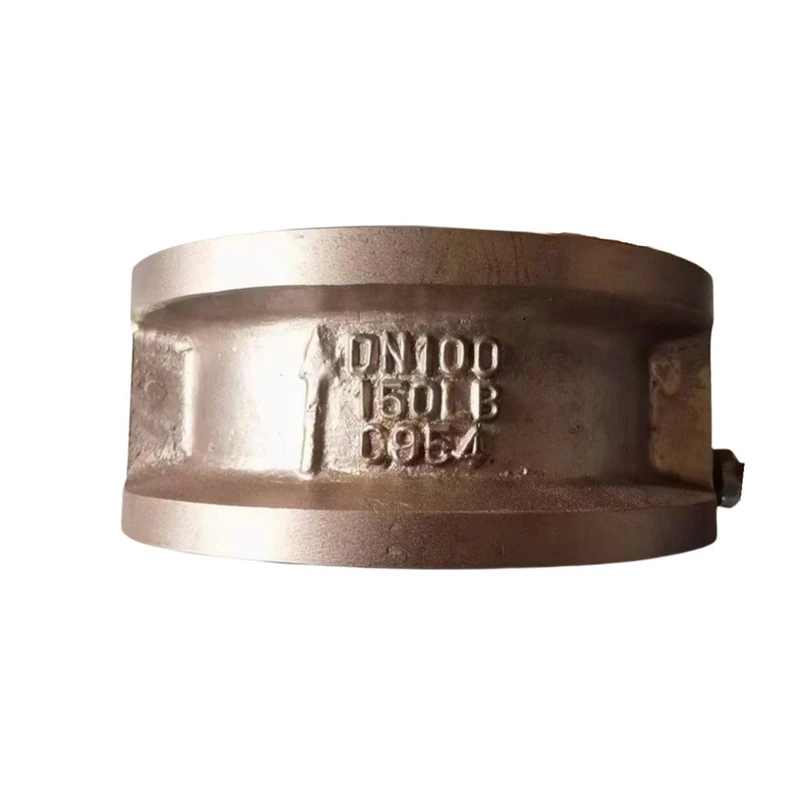

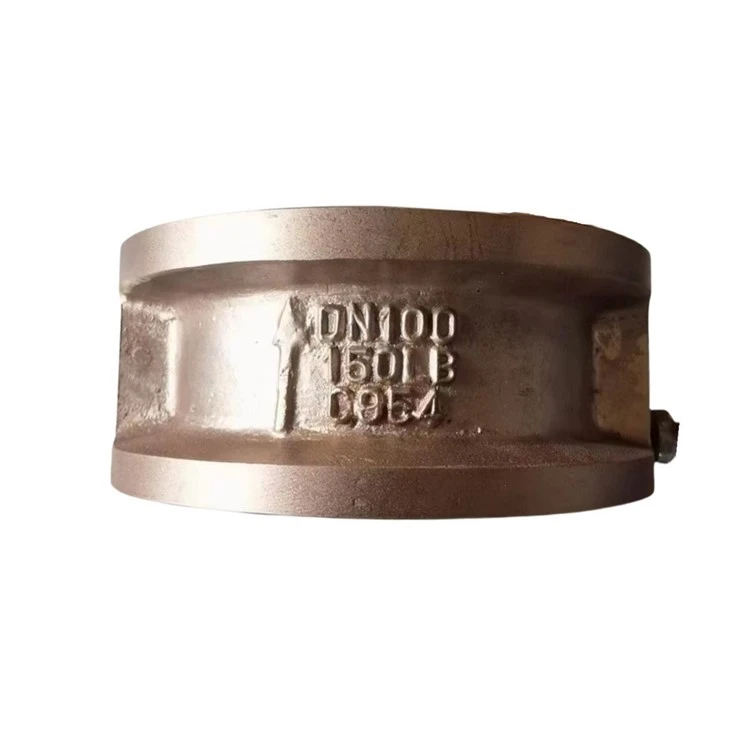

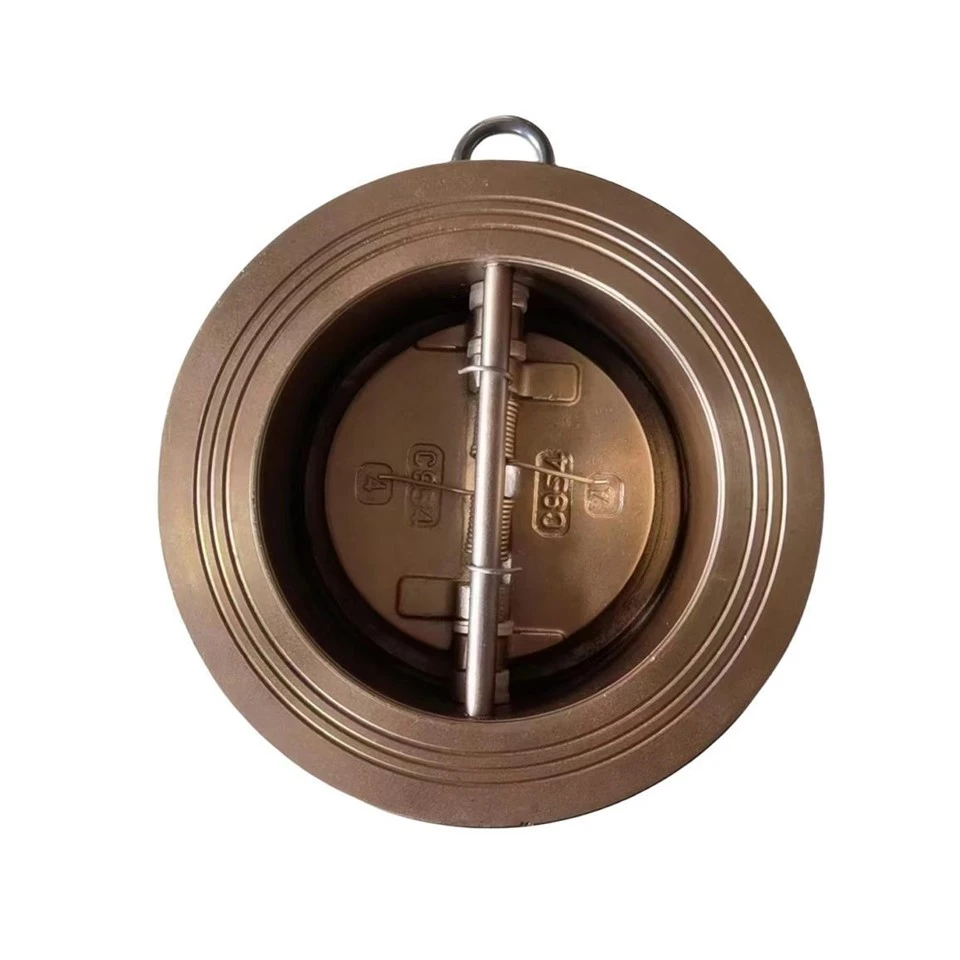

วาล์วตรวจสอบแผ่นพับคู่

ชื่อสินค้า: วาล์วตรวจสอบพนังคู่
รุ่น: DH77X-10/16T
ขนาด: DN40-DN1000
วิธีการเชื่อมต่อ: เวเฟอร์
ความดันการทำงาน: PN16,PN10,150LB,5K,10K
ช่วงอุณหภูมิ: -10 องศา -100 องศา
การเคลือบผิว: การเคลือบอีพ็อกซี่แบบฟิวชั่นบอนด์ตามมาตรฐาน ANSI/AWWA C550

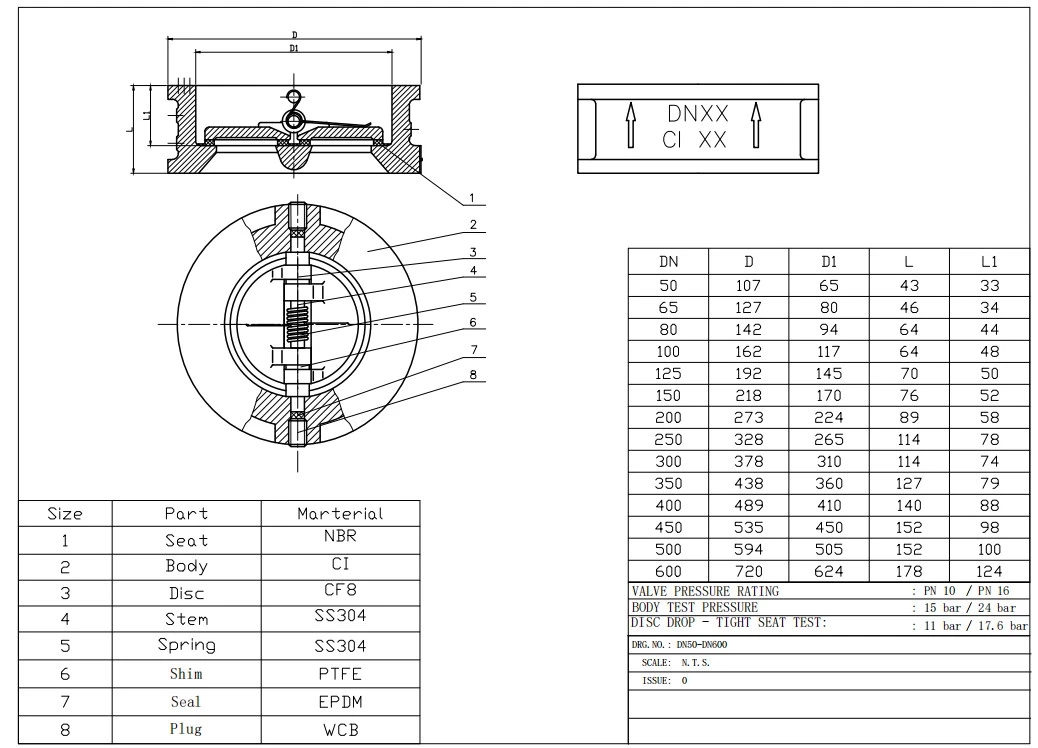

แผนภาพโครงสร้างของเช็ควาล์วปีกผีเสื้อนั้นง่ายมาก และเมื่อเปรียบเทียบกับเช็ควาล์วอื่น ความยาวโครงสร้างของพวกมันก็สั้นมากเช่นกัน เช็ควาล์วผีเสื้อหรือที่เรียกว่าเช็ควาล์วผีเสื้อเชื่อมต่อในรูปแบบเวเฟอร์ แผ่นวาล์วประกอบด้วยแผ่นผีเสื้อครึ่งวงกลมสองแผ่นซึ่งเชื่อมต่อกันด้วยก้านวาล์วและบังคับรีเซ็ตด้วยสปริง หลักการทำงานของเช็ควาล์วผีเสื้อคือ: เมื่อตัวกลางไหลผ่านช่องตัววาล์ว แรงดันปานกลางจะมากกว่าแรงสปริง และแผ่นผีเสื้อสองแผ่นถูกผลักเปิด วาล์วจะเปิด และตัวกลางจะไหล เมื่อตัวกลางหยุดไหลเนื่องจากแรงสปริง แผ่นปีกผีเสื้อทั้งสองจะถูกบังคับให้รีเซ็ต และวาล์วจะปิดเพื่อป้องกันไม่ให้ตัวกลางไหลกลับ แผนภาพโครงสร้างวาล์วตรวจสอบผีเสื้อ วาล์วตรวจสอบผีเสื้อหรือที่เรียกว่าวาล์วตรวจสอบดิสก์คู่แบบดิสก์คู่ พื้นผิวการปิดผนึกสามารถทำจากวัสดุที่ทนต่อการสึกหรอหรือบุด้วยยางพร้อมการใช้งานที่หลากหลายและการปิดผนึกที่เชื่อถือได้ เช็ควาล์วปีกผีเสื้อเป็นวาล์วอัตโนมัติที่ไม่จำเป็นต้องดำเนินการด้วยตนเอง วาล์วชนิดนี้มักจะใช้สำหรับท่อบริสุทธิ์ เช่นเดียวกับท่ออุตสาหกรรม สิ่งแวดล้อม การบำบัดน้ำ และประปาในอาคารสูงเพื่อป้องกันการไหลย้อนกลับปานกลาง ป้องกันการไหลย้อนกลับของตัวกลาง









1. ขนาดเล็ก น้ำหนักเบา และโครงสร้างที่กะทัดรัด

2. อาศัยแรงบิดของสปริงเพื่อปิดอย่างรวดเร็วด้วยตัวเอง

3. สามารถติดตั้งได้ทั้งท่อแนวนอนและแนวตั้ง

4. ประสิทธิภาพที่ปลอดภัยและเชื่อถือได้พร้อมประสิทธิภาพการป้องกันการแทรกแซงที่ดี

5. การปิดผนึกด้วยประสิทธิภาพการปิดผนึกที่ดีขึ้นสามารถบรรลุการรั่วไหลเป็นศูนย์ภายใต้แรงดันสถิต

6. แรงยึดเกาะระหว่างยางและตัววาล์วสูง ซึ่งสามารถป้องกันไม่ให้บ่าวาล์วหลุดระหว่างการใช้งานได้อย่างมีประสิทธิภาพ

7. หน้าแปลนด้านบนและด้านล่างและผนังด้านในของตัววาล์วได้รับการบำบัดด้วยน้ำมันป้องกันสนิมแบบฟิล์มแข็งเพื่อหลีกเลี่ยงความเสียหายต่อฟิล์มสีในระหว่างกระบวนการวัลคาไนซ์ยางหลังจากการฉีดพ่นตลอดจนอายุของบ่าวาล์วยางที่เกิดจากทุติยภูมิ อุณหภูมิสูง

8. ตัววาล์วทำจากผงอีพอกซีเรซินที่มีการยึดเกาะที่แข็งแกร่งและแรงกระแทกสูง

9. หน้าแปลนด้านบนและด้านล่างถูกปิดผนึกด้วยสายน้ำเพื่อประสิทธิภาพการปิดผนึกที่ดีขึ้น
