บัตเตอร์ฟลายวาล์วสามารถจำแนกได้หลายวิธีตามขนาดต่างๆ เช่น โครงสร้าง ประสิทธิภาพการซีล และวิธีการกระตุ้น การจำแนกประเภทที่พบบ่อยที่สุดสามประเภทและประเภทที่เกี่ยวข้องมีดังนี้:
1 จำแนกตามประเภทการปิดผนึก (หนึ่งในประเภทหลักที่สุด)
•วาล์วปีกผีเสื้อแบบซีลแบบอ่อน-
￮คู่ซีลประกอบด้วยวัสดุยืดหยุ่น (เช่น ยาง เทฟล่อน ฯลฯ) และโลหะ การปิดผนึกทำได้โดยการเสียรูปของวัสดุยืดหยุ่นส่งผลให้ประสิทธิภาพการซีลดีเยี่ยม(โดยทั่วไปการรั่วไหลจะน้อยกว่าหรือเท่ากับ 0.01%) เหมาะสำหรับใช้กับสื่อที่ไม่กัดกร่อน- เช่น น้ำ อากาศ และน้ำมัน แต่มีความต้องการการรั่วไหลสูง
￮ข้อเสีย: ทนต่ออุณหภูมิและแรงดันที่จำกัด (ซีลยางโดยทั่วไปมีความต้านทานอุณหภูมิน้อยกว่าหรือเท่ากับ 120 องศา เทฟล่อนน้อยกว่าหรือเท่ากับ 200 องศา ) และไวต่อการกัดกร่อนจากตัวกลาง เช่น กรดแก่และด่าง
•วาล์วผีเสื้อซีลแข็ง-
￮คู่ซีลประกอบด้วยโลหะและโลหะ (เช่น สแตนเลสและเหล็กหล่อ) การตัดเฉือนที่แม่นยำช่วยให้มั่นใจได้ว่าพื้นผิวซีลจะพอดีกันพอดี มีความต้านทานต่ออุณหภูมิและความดันสูง (อุณหภูมิสูงถึง 425 องศาและความดันสูงถึง PN40 และสูงกว่า) ทำให้เหมาะสำหรับการใช้งานกับอุณหภูมิสูง-อุณหภูมิสูง ความดันสูง- และตัวกลางที่มีฤทธิ์กัดกร่อน เช่น ไอน้ำ สิ่งปฏิกูล และสารละลายที่เป็นกรดและด่าง ข้อเสีย: ประสิทธิภาพการซีลจะด้อยกว่าซีลแบบอ่อนเล็กน้อย (โดยทั่วไปแล้วการรั่วไหลจะน้อยกว่าหรือเท่ากับ 0.1%) และจำเป็นต้องมีความแม่นยำในการตัดเฉือนที่สูงขึ้น
2 จำแนกตามประเภทโครงสร้าง (ขึ้นอยู่กับวิธีการเชื่อมต่อแผ่นดิสก์)
•วาล์วปีกผีเสื้อซีลกลาง
￮แกนหมุนของแผ่นดิสก์ตั้งอยู่บนเส้นกึ่งกลางของเส้นทางการไหล เมื่อปิด แผ่นดิสก์จะสัมผัสกับบ่าวาล์วจนสุดจนเกิดการซีล โครงสร้างที่เรียบง่ายและต้นทุนต่ำนี้มีประโยชน์ แต่เนื่องจากแผ่นดิสก์ต้องรับแรงกระแทกที่สำคัญจากตัวกลาง จึงเหมาะสำหรับท่อ-แรงดันต่ำและท่อเส้นผ่านศูนย์กลางเล็ก- (โดยทั่วไปคือ DN น้อยกว่าหรือเท่ากับ 200 มม.) เช่น ท่อประปาในที่พักอาศัยและท่อระบายน้ำ
•วาล์วปีกผีเสื้อประหลาด
￮แกนหมุนของแผ่นดิสก์ถูกชดเชยจากศูนย์กลาง และมาในรูปแบบเยื้องศูนย์ต่างๆ (เช่น เยื้องศูนย์เดี่ยว สอง และสาม):
￮ประหลาดเดี่ยว: แกนถูกชดเชยจากพื้นผิวการปิดผนึก ช่วยลดแรงเสียดทานระหว่างแผ่นดิสก์และที่นั่ง และเพิ่มอายุการใช้งาน เหมาะสำหรับการใช้งานที่มีแรงดันปานกลางและต่ำ
￮เยื้องศูนย์สองเท่า: แกนถูกชดเชยจากทั้งศูนย์กลางและพื้นผิวการปิดผนึก ช่วยลดแรงเสียดทานและทำให้การเปิดและปิดง่ายขึ้น ใช้กันอย่างแพร่หลาย
￮เยื้องศูนย์สามเท่า: ขึ้นอยู่กับการกำหนดค่าเยื้องศูนย์สองเท่า มีการชดเชยเชิงมุมเพื่อให้เกิดการเปิดและปิด "แรงเสียดทานเป็นศูนย์" ระหว่างแผ่นดิสก์และเบาะนั่ง นี่คือการออกแบบกระแสหลักสำหรับวาล์วปีกผีเสื้อแบบซีลแข็ง- และเหมาะสำหรับ-แรงดันสูง อุณหภูมิสูง- และ-เส้นผ่านศูนย์กลางขนาดใหญ่
ท่อ (DN มากกว่าหรือเท่ากับ 300 มม.)
3 จำแนกตามวิธีการขับเคลื่อน (ขึ้นอยู่กับวิธีการใช้งาน)
￮ควบคุมด้วยมือโดยใช้ล้อมือ มือจับ หรือกลไกเฟืองตัวหนอน มีโครงสร้างที่เรียบง่ายและมีต้นทุนต่ำ ทำให้เหมาะสำหรับการใช้งานที่มีเส้นผ่านศูนย์กลางขนาดเล็กและความถี่ต่ำ- (เช่น การบำรุงรักษาท่อขนาดเล็กและวาล์วโยธา)

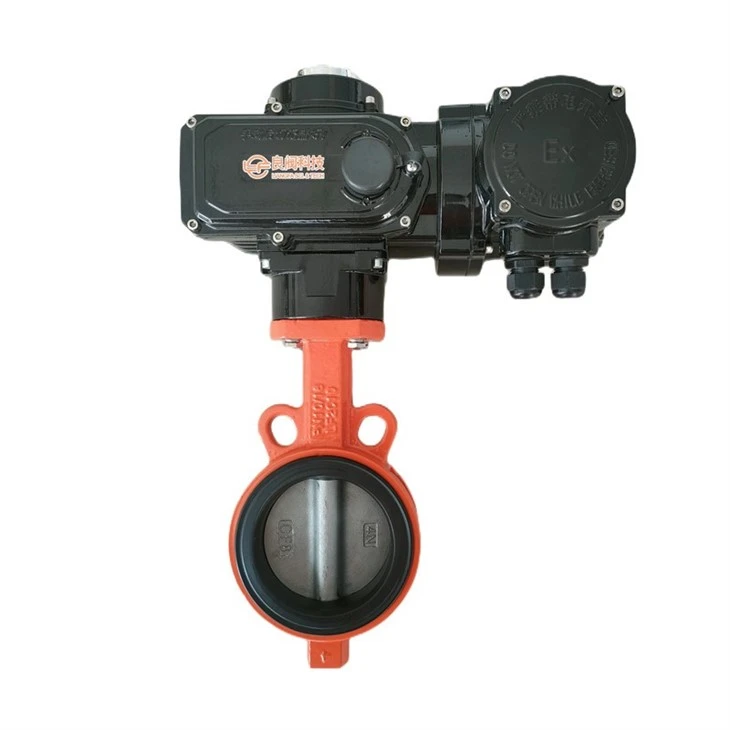

￮ขับเคลื่อนโดยแอคชูเอเตอร์ไฟฟ้า (เกียร์ที่ขับเคลื่อนด้วยมอเตอร์-/กังหัน) ทำให้สามารถควบคุมระยะไกลและการทำงานอัตโนมัติได้ ให้ความแม่นยำสูง (สามารถควบคุมการไหลได้) และเหมาะสำหรับท่อขนาดใหญ่และระบบอัตโนมัติ (เช่น สายการผลิตทางอุตสาหกรรมและระบบประปาของเทศบาล)
￮ขับเคลื่อนโดยตัวกระตุ้นแบบนิวแมติก (ขับเคลื่อนด้วยกระบอกสูบ-) ให้การตอบสนองที่รวดเร็ว (เวลาเปิดและปิดสั้น) และเหมาะสำหรับสภาพแวดล้อมที่ติดไฟและระเบิดได้ (ไม่มีความเสี่ยงต่อประกายไฟ) หรือสภาวะที่ต้องมีการสลับอย่างรวดเร็ว (เช่น การปิดท่อเคมีฉุกเฉิน)
นอกเหนือจากสามประเภทที่กล่าวถึงข้างต้นแล้ว บัตเตอร์ฟลายวาล์วยังสามารถแบ่งตามขนาดเส้นผ่าศูนย์กลาง (เล็ก/กลาง/ใหญ่) และวัสดุ (เหล็กหล่อ สเตนเลส ฯลฯ) การเลือกประเภทในการใช้งานจริงควรขึ้นอยู่กับลักษณะของสื่อ ความดันและอุณหภูมิ และข้อกำหนดในการปฏิบัติงาน
