แนะนำให้ใช้วาล์วผีเสื้อภายใต้เงื่อนไขใด และอายุการใช้งานของวาล์วผีเสื้อคือเท่าใด

การเลือกวาล์วปีกผีเสื้อต้องพิจารณาอย่างรอบคอบจากปัจจัยหลายประการ รวมถึงคุณลักษณะของสื่อ พารามิเตอร์การทำงาน และข้อกำหนดในการปฏิบัติงาน อายุการใช้งานขึ้นอยู่กับปัจจัยต่างๆ เช่น วัสดุ สภาพการทำงาน และการบำรุงรักษา รายละเอียดมีดังนี้:

1. เงื่อนไขที่แนะนำสำหรับวาล์วปีกผีเสื้อ

ข้อดีหลักของวาล์วปีกผีเสื้อคือโครงสร้างที่กะทัดรัด (ขนาดเล็กและน้ำหนักเบา) การเปิดและปิดที่รวดเร็ว และความต้านทานการไหลต่ำ (แผ่นดิสก์มีการกีดขวางตัวกลางน้อยที่สุดเมื่อเปิดเต็มที่) ดังนั้นจึงเหมาะอย่างยิ่งสำหรับสถานการณ์ต่อไปนี้:

1) สถานการณ์ตัวกลาง ความดัน และอุณหภูมิที่เหมาะสม

• ประเภทสื่อ:

￮ เหมาะสำหรับตัวกลางที่ไม่-สูง-ความหนืดและไม่-ตกผลึก เช่น น้ำ อากาศ ก๊าซธรรมชาติ น้ำมัน และน้ำเสีย (ตัวกลางที่มีความหนืดสูง- เช่น แอสฟัลต์และพลาสติกหลอมเหลว มักจะติดอยู่บนจาน ในขณะที่ตัวกลางที่ตกผลึก เช่น สารละลายเคมีบางชนิด อาจทำให้จานติดได้)

￮วาล์วผีเสื้อซีลแบบอ่อน- (ซีลยาง/PTFE) เหมาะสำหรับสื่อที่ไม่มี-การกัดกร่อนซึ่งมีความต้องการการรั่วไหลสูง (เช่น น้ำดื่มและอากาศสะอาด) ซีลแข็ง-วาล์วผีเสื้อ(ซีลโลหะ) เหมาะสำหรับ-อุณหภูมิสูง ความดันสูง- หรือมีฤทธิ์กัดกร่อน (เช่น ไอน้ำ สารละลายที่เป็นกรดและด่าง และน้ำเสียที่ปนเปื้อน) • ช่วงความดันและอุณหภูมิ:

￮ วาล์วปีกผีเสื้อทั่วไปเหมาะสำหรับสภาวะแรงดันปานกลางและต่ำ (PN น้อยกว่าหรือเท่ากับ 16MPa วาล์วปีกผีเสื้อซีลแข็งเยื้องศูนย์-พิเศษสาม-สามารถทำงานได้สูงสุด PN 40)

￮ วาล์วผีเสื้อซีลแบบอ่อน-โดยทั่วไปมีความต้านทานอุณหภูมิน้อยกว่าหรือเท่ากับ 200 องศา (ซีลยางน้อยกว่าหรือเท่ากับ 120 องศา , PTFE น้อยกว่าหรือเท่ากับ 200 องศา ) วาล์วปีกผีเสื้อแบบซีลแข็ง-สามารถทนต่ออุณหภูมิที่เกิน 425 องศา (วัสดุพิเศษ เช่น -โลหะผสมที่มีอุณหภูมิสูงสามารถทนต่ออุณหภูมิที่สูงกว่านี้ได้) เหมาะสำหรับการใช้งานที่ไม่อยู่ภายใต้อุณหภูมิที่สูงมาก (เช่น น้อยกว่าหรือเท่ากับ 600 องศา ) (แนะนำให้ใช้วาล์วประตูหรือโกลปวาล์วสำหรับอุณหภูมิที่สูงมาก)

2) ข้อกำหนดด้านไปป์ไลน์และการปฏิบัติงาน

• เส้นผ่านศูนย์กลางท่อ:

￮ เหมาะอย่างยิ่งสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่- (DN มากกว่าหรือเท่ากับ 100 มม.): เมื่อเปรียบเทียบกับวาล์วประตูและโกลบวาล์วแล้ว วาล์วปีกผีเสื้อขนาดใหญ่-จะมีขนาดเส้นผ่านศูนย์กลางเพียง 1/3 ถึง 1/2 ของวาล์วประตูที่คล้ายกัน มีน้ำหนักเบา และติดตั้งและบำรุงรักษาได้ง่าย (เช่น ท่อจ่ายน้ำและท่อระบายน้ำของเทศบาล น้ำหมุนเวียนในอุตสาหกรรมขนาดใหญ่ ท่อ) วาล์วที่มีเส้นผ่านศูนย์กลางเล็ก- (DN น้อยกว่าหรือเท่ากับ 50 มม.) ก็เหมาะสมเช่นกัน แต่ต้องคำนึงถึงต้นทุนและการปิดผนึกด้วย (บอลวาล์วเส้นผ่านศูนย์กลางเล็ก-อาจให้ความยืดหยุ่นมากกว่า)

￮ สำหรับสถานการณ์ที่ต้องการการเปิดและปิดอย่างรวดเร็ว (เช่น การปิดฉุกเฉินและการสลับโหมดการทำงาน):วาล์วปีกผีเสื้อมีมุมเปิดและปิดที่จำกัดที่ 90 องศา โดยต้องใช้การหมุนด้วยตนเองเพียง 1-2 รอบ การกระตุ้นด้วยไฟฟ้า/นิวแมติกช่วยให้ตอบสนองได้ภายในเวลาไม่ถึง-วินาที (มีประสิทธิภาพมากกว่าการเปิดและปิดวาล์วประตูหลายรอบ)

￮ สำหรับสถานการณ์ที่จำเป็นต้องมีการควบคุมการไหล: การไหลสามารถปรับคร่าวๆ ได้โดยการปรับการเปิดดิสก์ (0-90 องศา ) (ความแม่นยำนี้ต่ำกว่าของวาล์วควบคุม แต่ต้นทุนต่ำกว่า ทำให้เหมาะสำหรับการใช้งานที่ความแม่นยำมีความสำคัญน้อยกว่า เช่น การควบคุมการไหลในระบบน้ำของเครื่องปรับอากาศ)

• สำหรับสถานการณ์ที่ต้องการข้อจำกัดด้านพื้นที่:

￮ สำหรับสถานการณ์ที่มีพื้นที่จำกัดรอบๆ ท่อ (เช่น ห้องใต้ดินและพื้นที่ที่มีอุปกรณ์หนาแน่น): วาล์วปีกผีเสื้อมีความยาวตามแกนสั้น (ไม่จำเป็นต้องสำรองพื้นที่สำหรับก้านยาวเช่นโกลบวาล์ว) และมีมิติรัศมีเล็ก ทำให้สามารถปรับให้เข้ากับพื้นที่การติดตั้งได้มากขึ้น. 2. อายุการใช้งานวาล์วปีกผีเสื้อ (ช่วงอ้างอิง)

ไม่มีค่าคงที่สำหรับอายุการใช้งานของวาล์วปีกผีเสื้อ โดยทั่วไปจะวัดจาก "จำนวนการเปิดและปิด" หรือ "อายุการใช้งาน" ปัจจัยสำคัญที่มีอิทธิพลต่ออายุการใช้งาน ได้แก่ วัสดุซีล คุณลักษณะของสื่อ และวิธีการใช้งานและการบำรุงรักษา ช่วงอ้างอิงทั่วไปมีดังนี้:

1) วัดจาก "จำนวนช่องเปิดและปิด" (ตัวบ่งชี้หลัก)

• วาล์วผีเสื้อซีลแบบอ่อน-:

￮ สื่อที่สะอาด (เช่น น้ำและอากาศ): ซีลยางสามารถเปิดและปิดได้ 10,000 ถึง 30,000 ครั้ง ในขณะที่ซีล PTFE สามารถเปิดและปิดได้ 30,000 ถึง 50,000 ครั้ง (อาจเกิน 50,000 ครั้งหากใช้งานอย่างเบาๆ และไม่มีแรงเสียดทานบ่อยครั้ง)

￮ สื่อที่มีสิ่งสกปรกในปริมาณเล็กน้อย (เช่น สิ่งปฏิกูล): พื้นผิวซีลนั้นไวต่อการสึกหรอ ทำให้อายุการใช้งานลดลงเหลือ 5,000 ถึง 20,000 ช่องเปิดและปิด (ต้องทำความสะอาดสิ่งสกปรกเป็นประจำเพื่อหลีกเลี่ยงไม่ให้พื้นผิวซีลเป็นรอย) • วาล์วปีกผีเสื้อแบบซีลแข็ง-:

￮ สื่อที่ไม่มีอนุภาค (เช่น ไอน้ำหรือก๊าซสะอาด): พื้นผิวซีลโลหะมีความทนทานต่อการสึกหรอสูง- และสามารถทำงานได้ 50,000 ถึง 100,000 ครั้ง (โครงสร้างเยื้องศูนย์แบบสาม-มีการทำงาน "เสียดทานเป็นศูนย์- ส่งผลให้มีอายุการใช้งานเกิน 100,000 รอบ)

￮ ตัวกลางที่มีคุณสมบัติเป็นอนุภาค/การกัดกร่อน (เช่น น้ำเสียที่เป็นทราย สารละลายที่เป็นกรดหรือด่าง): พื้นผิวการซีลนั้นไวต่อการกัดกร่อนหรือการสึกหรอ ทำให้อายุการใช้งานลดลงเหลือ 20,000 ถึง 50,000 รอบ (ต้องเลือกวัสดุที่ทนทานต่อการสึกหรอ- เช่น ซีลโอเวอร์เลย์โลหะผสมแข็ง)

2.) วัดจาก "อายุการใช้งาน" (สำหรับการอ้างอิงเท่านั้น)

• สภาพการทำงานปกติ (ตัวกลางที่สะอาด ความดันและอุณหภูมิคงที่ การบำรุงรักษาตามปกติ):

￮ ซีลปีกผีเสื้อแบบอ่อน-: 5-8 ปี (ซีลยางอาจต้องเปลี่ยนก่อนกำหนดเนื่องจากอายุการใช้งาน ในขณะที่ซีล PTFE สามารถขยายได้ถึง 8-10 ปี)

￮ วาล์วผีเสื้อซีลแบบแข็ง-: 8-15 ปี (พื้นผิวซีลโลหะมีอายุการใช้งานยาวนาน หากแอคชูเอเตอร์ไม่มีข้อบกพร่อง- ตัววาล์วก็สามารถใช้งานได้นาน) • สภาพการทำงานที่รุนแรง (ตัวกลางที่มีฤทธิ์กัดกร่อน/ไม่บริสุทธิ์ ความผันผวนของความดันสูงและอุณหภูมิสูงบ่อยครั้ง และการเปิดและปิดบ่อยครั้ง):

￮ อายุการใช้งานอาจสั้นลงเหลือ 1-3 ปี (ให้ความสนใจเป็นพิเศษกับการสึกหรอและการกัดกร่อนบนพื้นผิวซีลและก้านวาล์ว และเปลี่ยนชิ้นส่วนที่สึกหรอทันที)

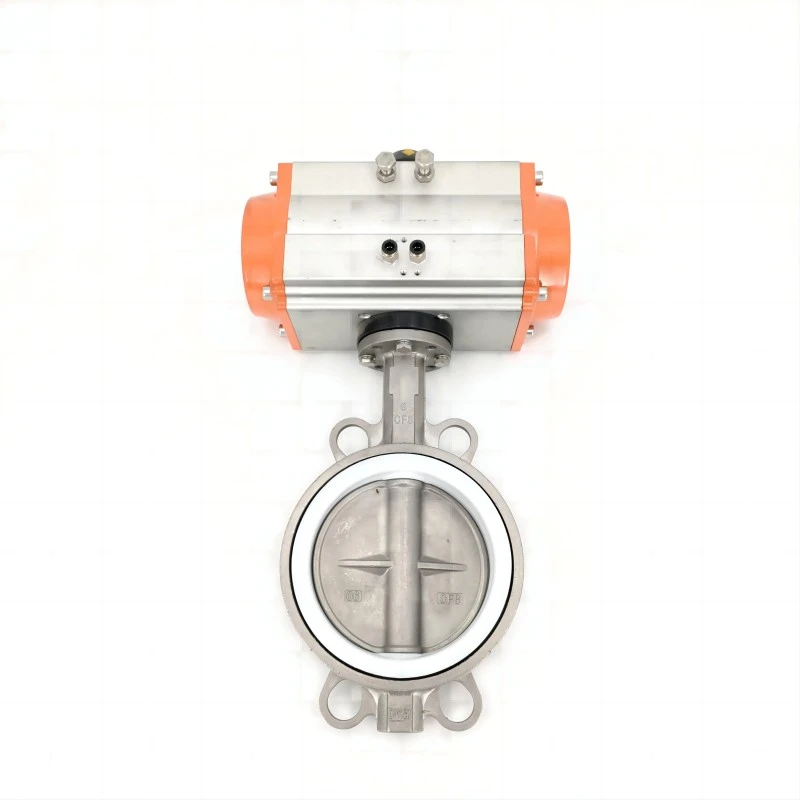

Pneumatic Stainless Steel PTFE Wafer Butterfly Valve Back Detail View

3. มาตรการสำคัญในการยืดอายุการใช้งานวาล์วปีกผีเสื้อ

• การเลือกวัสดุที่เหมาะสม: เลือกคู่การซีลตามสื่อกลาง (เช่น ซีลแข็งเหล็กหล่อที่ทนทานต่อการสึกหรอ-สำหรับสิ่งปฏิกูล -ซีลยางอ่อนเกรดอาหารสำหรับน้ำดื่ม) สแตนเลสสำหรับก้านวาล์ว (ต้านทานการกัดกร่อน) และเหล็กดัด/เหล็กกล้าหล่อสำหรับตัววาล์ว (แรงดันและความต้านทานการสึกหรอ)

• การทำงานมาตรฐาน: หลีกเลี่ยงการเปิดและปิดกะทันหัน (ซีลแบบอ่อนมีแนวโน้มที่จะเสียรูปเนื่องจากการกระแทก และซีลแบบแข็งมีแนวโน้มที่จะเกิดความเสียหายเนื่องจากการชนกัน) เมื่อปรับการไหล ให้หลีกเลี่ยงการเปิดช่องเล็กๆ ไว้เป็นระยะเวลานาน (แผ่นดิสก์อาจได้รับผลกระทบอย่างมากจากตัวกลาง ทำให้เกิดการสั่นสะเทือนและการสึกหรอ) • การบำรุงรักษาตามปกติ:

￮การหล่อลื่น: ทาจาระบีที่ก้านวาล์ว แบริ่ง และชิ้นส่วนที่เคลื่อนไหวอื่นๆ เป็นประจำ เพื่อลดแรงเสียดทานและการสึกหรอ

￮การเปลี่ยนซีล: หากตรวจพบการรั่วไหล (เช่น หยด) ในซีลแบบอ่อน ให้เปลี่ยนซีลยาง/แหวน PTFE ทันที หากพื้นผิวการซีลของซีลแบบแข็งชำรุด ให้บดใหม่และซ่อมแซม

โดยสรุปวาล์วผีเสื้อเหมาะสำหรับงานแรงดันปานกลางและต่ำ-ที่ต้องการเส้นผ่านศูนย์กลางขนาดใหญ่ การเปิดและปิดอย่างรวดเร็ว พื้นที่จำกัด หรือการปรับคร่าวๆ อายุการใช้งานควรพิจารณาจากสภาพการใช้งาน การเลือกและการบำรุงรักษาที่เหมาะสมสามารถยืดอายุการใช้งานได้อย่างมาก ภายใต้สถานการณ์ปกติ การใช้งาน 5-10 ปีเป็นเรื่องปกติ
