วิธีการปรับเทียบวาล์วผีเสื้อแบบมอเตอร์ไฟฟ้า?

เฮ้! ในฐานะซัพพลายเออร์ของวาล์วปีกผีเสื้อแบบใช้มอเตอร์ ฉันรู้ว่าการสอบเทียบวาล์วเหล่านี้อย่างถูกต้องมีความสำคัญเพียงใด การสอบเทียบทำให้แน่ใจได้ว่าวาล์วของคุณทำงานได้อย่างถูกต้อง มีประสิทธิภาพ และปลอดภัย ในบล็อกนี้ ฉันจะอธิบายขั้นตอนต่างๆ ในการสอบเทียบวาล์วปีกผีเสื้อแบบใช้มอเตอร์

ก่อนอื่นเรามาทำความเข้าใจว่าวาล์วปีกผีเสื้อแบบใช้มอเตอร์คืออะไร กบัตเตอร์ฟลายวาล์วแบบมอเตอร์พร้อมแอคทูเอเตอร์ประกอบด้วยจานหมุนภายในท่อเพื่อควบคุมการไหลของของไหล แอคชูเอเตอร์คือสิ่งที่ขับเคลื่อนการหมุนของแผ่นดิสก์ และสามารถควบคุมได้จากระยะไกลหรือโดยอัตโนมัติ วาล์วเหล่านี้มักใช้ในอุตสาหกรรมต่างๆ เช่น การบำบัดน้ำ HVAC และการแปรรูปทางเคมี

ขั้นตอนที่ 1: รวบรวมเครื่องมือของคุณ

ก่อนที่คุณจะเริ่มปรับเทียบวาล์ว คุณจำเป็นต้องมีเครื่องมือที่เหมาะสมอยู่ในมือ โดยทั่วไปคุณจะต้องมีมัลติมิเตอร์ในการวัดสัญญาณไฟฟ้า ประแจหรือไขควงในการปรับเปลี่ยน และตัวแสดงตำแหน่งวาล์วหากวาล์วของคุณมี เป็นความคิดที่ดีที่จะมีคู่มือวาล์วอยู่ใกล้ๆ เนื่องจากสามารถให้คำแนะนำเฉพาะสำหรับการสอบเทียบได้

ขั้นตอนที่ 2: ตรวจสอบพาวเวอร์ซัพพลาย

ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟที่จ่ายให้กับแอคชูเอเตอร์วาล์วมีเสถียรภาพและอยู่ภายในช่วงแรงดันไฟฟ้าที่ระบุ คุณสามารถใช้มัลติมิเตอร์เพื่อวัดแรงดันไฟฟ้าที่ขั้วต่อแอคชูเอเตอร์ได้ หากแรงดันไฟฟ้าสูงหรือต่ำเกินไปอาจส่งผลต่อประสิทธิภาพของวาล์วได้ หากคุณสังเกตเห็นปัญหาใดๆ เกี่ยวกับแหล่งจ่ายไฟ คุณอาจต้องติดต่อช่างไฟฟ้าเพื่อแก้ไขปัญหา

ขั้นตอนที่ 3: ยืนยันตำแหน่งวาล์ว

วาล์วควรอยู่ในตำแหน่งปิดเมื่อคุณเริ่มกระบวนการสอบเทียบ คุณสามารถตรวจสอบจานวาล์วด้วยสายตาเพื่อให้แน่ใจว่าปิดสนิทแล้ว หากวาล์วมีตัวแสดงตำแหน่งก็ควรแสดงตำแหน่งปิด หากวาล์วปิดไม่สนิท คุณอาจต้องปรับวาล์วด้วยตนเองโดยใช้พวงมาลัยของแอคทูเอเตอร์หรือกลไกควบคุมแบบแมนนวลอื่นๆ

ขั้นตอนที่ 4: ตั้งค่าตำแหน่งศูนย์

ตำแหน่งศูนย์คือตำแหน่งปิดสนิทของวาล์ว หากต้องการตั้งค่าตำแหน่งศูนย์ คุณจะต้องปรับลิมิตสวิตช์หรือเซ็นเซอร์ตำแหน่งของแอคชูเอเตอร์ แอคชูเอเตอร์ส่วนใหญ่มีลิมิตสวิตช์ที่สามารถปรับได้ซึ่งสามารถตั้งค่าให้หยุดมอเตอร์เมื่อวาล์วถึงตำแหน่งปิดสนิท ใช้ไขควงหรือประแจปรับลิมิตสวิตช์จนกว่ามอเตอร์จะหยุดเมื่อวาล์วปิดสนิท คุณสามารถใช้มัลติมิเตอร์เพื่อตรวจสอบสัญญาณไฟฟ้าจากเซ็นเซอร์ตำแหน่งเพื่อยืนยันตำแหน่งศูนย์

ขั้นตอนที่ 5: ตรวจสอบตำแหน่งเปิดแบบเต็ม

เมื่อตั้งค่าตำแหน่งศูนย์แล้ว คุณจะต้องตรวจสอบตำแหน่งเปิดเต็มของวาล์ว ค่อยๆ เปิดวาล์วโดยใช้กลไกควบคุมของแอคชูเอเตอร์ คุณสามารถใช้ตัวบ่งชี้ตำแหน่งวาล์วหรือมัลติมิเตอร์เพื่อตรวจสอบตำแหน่งได้ เมื่อวาล์วเปิดจนสุด ให้ปรับลิมิตสวิตช์ของแอคชูเอเตอร์หรือเซ็นเซอร์ตำแหน่งเพื่อหยุดมอเตอร์ ตรวจสอบให้แน่ใจว่าจานวาล์วเปิดจนสุด และไม่มีสิ่งกีดขวางในเส้นทางการไหล

ขั้นตอนที่ 6: ตรวจสอบตำแหน่งระดับกลาง

นอกจากตำแหน่งศูนย์และตำแหน่งเปิดเต็มแล้ว คุณยังต้องตรวจสอบประสิทธิภาพของวาล์วที่ตำแหน่งกลางอีกด้วย คุณสามารถใช้กลไกควบคุมของแอคทูเอเตอร์เพื่อตั้งวาล์วให้อยู่ในตำแหน่งที่แตกต่างกันระหว่างปิดสุดและเปิดสุด ตรวจสอบตัวบ่งชี้ตำแหน่งหรือใช้มัลติมิเตอร์เพื่อยืนยันตำแหน่ง วาล์วควรเคลื่อนที่ได้อย่างราบรื่นและแม่นยำไปยังตำแหน่งที่ต้องการ หากคุณสังเกตเห็นการกระตุกหรือความไม่สอดคล้องกันในการเคลื่อนที่ของวาล์ว คุณอาจต้องปรับการตั้งค่าของแอคชูเอเตอร์

ขั้นตอนที่ 7: ทดสอบการทำงานของวาล์ว

หลังจากตั้งตำแหน่งครบแล้ว ก็ถึงเวลาทดสอบการทำงานของวาล์ว คุณสามารถทำได้โดยการหมุนเวียนวาล์วเปิดและปิดหลายๆ ครั้งโดยใช้กลไกควบคุมของแอคชูเอเตอร์ ตรวจสอบความเคลื่อนไหวของวาล์ว ตัวแสดงตำแหน่ง และสัญญาณไฟฟ้าใดๆ วาล์วควรเปิดปิดได้อย่างราบรื่นและแม่นยำในแต่ละครั้ง หากคุณพบปัญหาใดๆ เช่น วาล์วปิดไม่สนิทหรือเปิดไม่สุด คุณอาจต้องกลับไปปรับการตั้งค่าการสอบเทียบ

ขั้นตอนที่ 8: ตรวจสอบการตั้งค่าแรงบิด

วาล์วปีกผีเสื้อแบบใช้มอเตอร์บางตัวมีการตั้งค่าแรงบิดที่ปรับได้ แรงบิดคือแรงที่แอคชูเอเตอร์ใช้กับจานวาล์วเพื่อเปิดและปิด หากตั้งค่าแรงบิดต่ำเกินไป วาล์วอาจปิดไม่ถูกต้องหรืออาจไม่สามารถเอาชนะแรงดันในท่อได้ หากตั้งค่าแรงบิดสูงเกินไป อาจทำให้วาล์วหรือแอคชูเอเตอร์เสียหายได้ โปรดดูคู่มือวาล์วเพื่อค้นหาการตั้งค่าแรงบิดที่แนะนำ และปรับเปลี่ยนหากจำเป็น

ขั้นตอนที่ 9: บันทึกการสอบเทียบ

เมื่อคุณเสร็จสิ้นกระบวนการสอบเทียบแล้ว สิ่งสำคัญคือต้องบันทึกผลลัพธ์ไว้ จดการตั้งค่าที่คุณทำไว้ เช่น ตำแหน่งเปิดเป็นศูนย์และเต็ม การตั้งค่าแรงบิด และข้อมูลอื่นๆ ที่เกี่ยวข้อง เอกสารนี้จะเป็นประโยชน์สำหรับการอ้างอิงและการบำรุงรักษาในอนาคต คุณยังสามารถใช้เพื่อแสดงการปฏิบัติตามมาตรฐานหรือข้อบังคับอุตสาหกรรมได้อีกด้วย

ขั้นตอนที่ 10: การบำรุงรักษาตามปกติและการสอบเทียบซ้ำ

การสอบเทียบไม่ใช่เรื่องครั้งเดียว เมื่อเวลาผ่านไป ส่วนประกอบวาล์วและแอคชูเอเตอร์อาจเสื่อมสภาพ ซึ่งอาจส่งผลต่อประสิทธิภาพของวาล์ว ขอแนะนำให้ทำการบำรุงรักษาวาล์วปีกผีเสื้อแบบใช้มอเตอร์เป็นประจำ รวมถึงการตรวจสอบการสอบเทียบด้วย หลักการทั่วไปคือการสอบเทียบวาล์วอีกครั้งอย่างน้อยปีละครั้งหรือบ่อยกว่านั้น หากใช้วาล์วในสภาพแวดล้อมที่รุนแรงหรือภายใต้ภาระหนัก

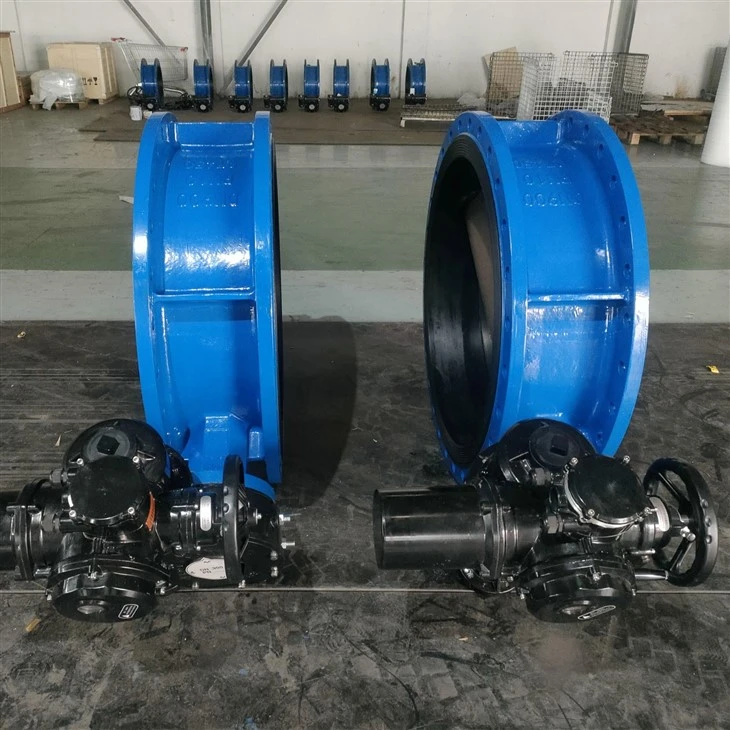

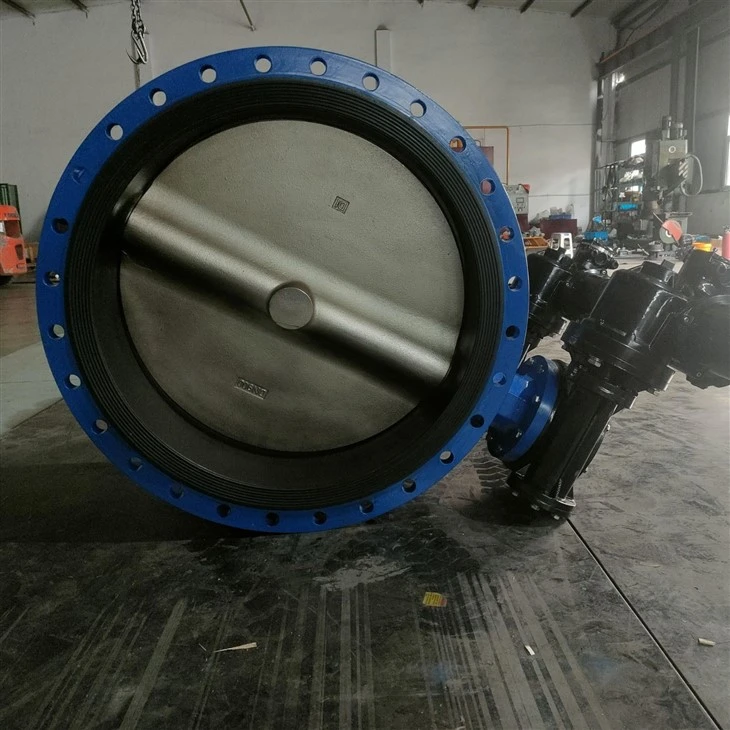

ตอนนี้ หากคุณอยู่ในตลาดวาล์วปีกผีเสื้อแบบใช้มอเตอร์คุณภาพสูง เราก็ช่วยคุณได้ เรานำเสนอผลิตภัณฑ์ที่หลากหลายรวมถึงวาล์วผีเสื้อหน้าแปลนไฟฟ้าเส้นผ่านศูนย์กลางขนาดใหญ่และแอคชูเอเตอร์แบบมอเตอร์วาล์วผีเสื้อ. วาล์วของเราได้รับการออกแบบมาให้เชื่อถือได้ มีประสิทธิภาพ และสอบเทียบได้ง่าย

หากคุณมีคำถามใดๆ เกี่ยวกับผลิตภัณฑ์ของเราหรือต้องการความช่วยเหลือในการสอบเทียบ อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยเหลือคุณในทุกความต้องการวาล์วปีกผีเสื้อแบบใช้มอเตอร์ ติดต่อเราวันนี้เพื่อเริ่มการสนทนาเกี่ยวกับความต้องการของคุณ และมาค้นหาโซลูชันวาล์วที่เหมาะกับคุณกันเถอะ

อ้างอิง

• คู่มือผู้ผลิตวาล์วปีกผีเสื้อแบบใช้มอเตอร์
• มาตรฐานอุตสาหกรรมสำหรับการสอบเทียบและบำรุงรักษาวาล์ว
