สามารถใช้ร่องวาล์วปีกผีเสื้อสําหรับการใช้งานควบคุมปริมาณได้หรือไม่?

บัตเตอร์ฟลายวาล์วแบบมีร่องสามารถใช้กับการควบคุมปริมาณได้หรือไม่

ในฐานะซัพพลายเออร์ผู้ช่ำชองของผลิตภัณฑ์ Butterfly Valve Grooved ฉันมักพบคำถามสำคัญจากลูกค้า: สามารถใช้วาล์วปีกผีเสื้อร่องเพื่อควบคุมปริมาณได้หรือไม่ วันนี้ผมตั้งเป้าที่จะสำรวจหัวข้อนี้ในเชิงลึก วิเคราะห์ปัจจัยที่เกี่ยวข้องและนำเสนอมุมมองที่ครอบคลุม

ทำความเข้าใจเกี่ยวกับร่องวาล์วผีเสื้อ

บัตเตอร์ฟลายวาล์วเป็นวาล์วเคลื่อนที่แบบหมุนสี่รอบที่ใช้ในการหยุด ควบคุม และเริ่มการไหล วาล์วปีกผีเสื้อแบบมีร่องมีลักษณะพิเศษคือมีการออกแบบการเชื่อมต่อแบบมีร่อง ซึ่งขึ้นชื่อในด้านการติดตั้งและถอดชิ้นส่วนที่ง่ายดาย ปลายร่องของวาล์วได้รับการออกแบบให้พอดีกับท่อที่มีร่อง และมักจะยึดไว้กับข้อต่อ การเชื่อมต่อประเภทนี้ช่วยลดความจำเป็นในการ焊接 (อ๊ะ ฉันหมายถึงการเชื่อม) - ใช่แล้ว นับจากนี้ไปจะเป็นภาษาอังกฤษทั้งหมด! การใช้การเชื่อมต่อแบบร่องยังช่วยให้สามารถจัดตำแหน่งและปรับเปลี่ยนได้อย่างรวดเร็วระหว่างการติดตั้ง ซึ่งเป็นข้อได้เปรียบที่สำคัญในระบบท่อหลายระบบ

ข้อมูลเบื้องต้นเกี่ยวกับการควบคุมปริมาณการใช้งาน

การใช้งานควบคุมปริมาณเกี่ยวข้องกับการควบคุมอัตราการไหลของของไหลผ่านวาล์วอย่างแม่นยำ ในการใช้งานเหล่านี้ วาล์วจะต้องสามารถรักษาอัตราการไหลที่มั่นคงและแม่นยำภายใต้แรงดันและสภาวะการไหลที่แตกต่างกัน มีข้อกำหนดสำคัญหลายประการสำหรับวาล์วเพื่อให้เหมาะสมกับการควบคุมปริมาณ รวมถึงคุณลักษณะการควบคุมการไหลที่ดี แรงดันตกคร่อมต่ำ ความต้านทานต่อการสึกหรอและการสึกกร่อน และความสามารถในการผนึกแน่นเมื่อปิด

ความเหมาะสมของวาล์วปีกผีเสื้อแบบมีร่องสำหรับการควบคุมปริมาณ

1. ลักษณะการควบคุมการไหล
   วาล์วผีเสื้อมีลักษณะการไหลค่อนข้างเป็นเส้นตรงในช่วงเปิดต่ำถึงปานกลาง เมื่อจานวาล์วหมุน พื้นที่การไหลจะเปลี่ยนไปค่อนข้างเป็นสัดส่วนกับระดับการหมุน ซึ่งหมายความว่าวาล์วปีกผีเสื้อสามารถใช้เพื่อควบคุมอัตราการไหลได้ในระดับหนึ่ง ตัวอย่างเช่น ในระบบที่จำเป็นต้องมีการปรับการไหลเล็กน้อย วาล์วปีกผีเสื้อแบบมีร่องอาจเป็นทางเลือกที่เหมาะสม อย่างไรก็ตาม ที่เปอร์เซ็นต์การเปิดสูง (ใกล้เปิดเต็มที่) ลักษณะการไหลจะกลายเป็นเส้นตรงน้อยลง ซึ่งทำให้การควบคุมแบบละเอียดมีความท้าทายมากขึ้น

2. แรงดันตก
   ข้อกังวลประการหนึ่งในการควบคุมปริมาณคือแรงดันตกคร่อมวาล์ว วาล์วที่มีแรงดันตกคร่อมสูงอาจทำให้สูญเสียพลังงานในระบบ และอาจต้องใช้กำลังปั๊มเพิ่มเติมเพื่อรักษาอัตราการไหลที่ต้องการ โดยทั่วไปแล้ววาล์วปีกผีเสื้อแบบมีร่องจะมีแรงดันตกคร่อมค่อนข้างต่ำเมื่อเทียบกับวาล์วประเภทอื่น โดยเฉพาะอย่างยิ่งเมื่อเปิดจนสุด แต่ในระหว่างการควบคุมปริมาณ แรงดันตกอาจเพิ่มขึ้นได้ขึ้นอยู่กับระดับการปิดวาล์ว หากแรงดันตกคร่อมสูงเกินไป อาจส่งผลให้เกิดโพรงในระบบของเหลว และเพิ่มเสียงรบกวนทั้งในระบบของเหลวและก๊าซ

3. ความต้านทานการสึกหรอและการสึกกร่อน
   ในการใช้งานควบคุมปริมาณ วาล์วมักจะอยู่ภายใต้การไหลของของไหลที่มีความเร็วสูง ซึ่งอาจทำให้เกิดการสึกหรอและการสึกกร่อนของส่วนประกอบวาล์ว การออกแบบวาล์วผีเสื้อและวัสดุของจานวาล์วและบ่าวาล์วมีบทบาทสำคัญในการพิจารณาความต้านทานการสึกหรอและการสึกกร่อน วาล์วปีกผีเสื้อที่ได้รับการออกแบบมาอย่างดีที่ขึ้นร่องด้วยวัสดุคุณภาพสูง เช่น สแตนเลสหรือเบาะรองนั่งหุ้มด้วยยาง สามารถทนต่อการสึกหรอที่เกิดจากการควบคุมปริมาณ อย่างไรก็ตาม หากของเหลวมีอนุภาคที่มีฤทธิ์กัดกร่อน จะต้องระมัดระวังเป็นพิเศษในการเลือกวัสดุวาล์วและการเคลือบที่เหมาะสม

4. ประสิทธิภาพการปิดผนึก
   เมื่อใช้ในการควบคุมปริมาณ วาล์วไม่เพียงแต่ต้องควบคุมการไหลเท่านั้น แต่ยังต้องปิดผนึกอย่างแน่นหนาเมื่อปิดสนิทเพื่อป้องกันการรั่วซึม บัตเตอร์ฟลายวาล์ว โดยเฉพาะอย่างยิ่งวาล์วที่มีการเชื่อมต่อแบบร่อง สามารถให้ประสิทธิภาพการซีลที่ดีได้ หากบ่าวาล์วและจานได้รับการออกแบบและบำรุงรักษาอย่างเหมาะสม อย่างไรก็ตาม เมื่อเวลาผ่านไป การดำเนินการควบคุมปริมาณบ่อยครั้งอาจทำให้พื้นผิวซีลสึกหรอ ส่งผลให้ประสิทธิภาพการซีลลดลง จำเป็นต้องมีการตรวจสอบและบำรุงรักษาเป็นประจำเพื่อให้มั่นใจถึงประสิทธิภาพการปิดผนึกของวาล์วในระยะยาว

เปรียบเทียบกับวาล์วอื่นๆ สำหรับการควบคุมปริมาณ

1. โกลบวาล์ว
   โกลบวาล์วมักถูกมองว่าเป็นตัวเลือกหลักสำหรับการใช้งานควบคุมปริมาณ เนื่องจากมีคุณลักษณะการควบคุมการไหลที่ยอดเยี่ยม มีความสัมพันธ์ระหว่างตำแหน่งการไหลถึงวาล์วเป็นเส้นตรง ทำให้สามารถควบคุมการไหลได้อย่างแม่นยำ อย่างไรก็ตาม โกลปวาล์วมักจะมีแรงดันตกคร่อมสูงกว่าเมื่อเทียบกับวาล์วปีกผีเสื้อ นอกจากนี้ การติดตั้งและบำรุงรักษาโกลบวาล์วอาจซับซ้อนและมีค่าใช้จ่ายสูงกว่าวาล์วปีกผีเสื้อแบบมีร่อง

2. บอลวาล์ว
   บอลวาล์วขึ้นชื่อในด้านการทำงานที่รวดเร็วและมีความสามารถในการปิด-ปิดที่แน่นหนา แม้ว่าจะใช้ควบคุมปริมาณได้ แต่ก็ไม่เหมาะกับวาล์วอื่นๆ สำหรับการควบคุมปริมาณอย่างต่อเนื่อง บอลวาล์วมีแนวโน้มที่จะมีลักษณะการไหลที่ไม่เป็นเส้นตรง โดยเฉพาะอย่างยิ่งในช่วงเปิดต่ำ ซึ่งทำให้ควบคุมการไหลได้อย่างแม่นยำได้ยาก

กรณีศึกษา

ในการใช้งานทางอุตสาหกรรมหลายประเภท วาล์วปีกผีเสื้อแบบมีร่องถูกนำมาใช้ในการควบคุมปริมาณอย่างประสบความสำเร็จ ตัวอย่างเช่น ในโรงบำบัดน้ำ มีการติดตั้งวาล์วปีกผีเสื้อแบบร่องในท่อเพื่อควบคุมการไหลของน้ำเข้าสู่หน่วยกรอง วาล์วสามารถให้การควบคุมการไหลที่แม่นยำพอสมควรในช่วงเปิดต่ำถึงปานกลาง และการเชื่อมต่อแบบร่องทำให้กระบวนการติดตั้งง่ายและรวดเร็ว อีกตัวอย่างหนึ่งคือในระบบระบายอากาศซึ่งใช้วาล์วปีกผีเสื้อแบบมีร่องเพื่อควบคุมการไหลของอากาศ แรงดันตกคร่อมวาล์วต่ำช่วยลดการใช้พลังงานของพัดลมระบายอากาศ

การนำเสนอผลิตภัณฑ์ของเรา

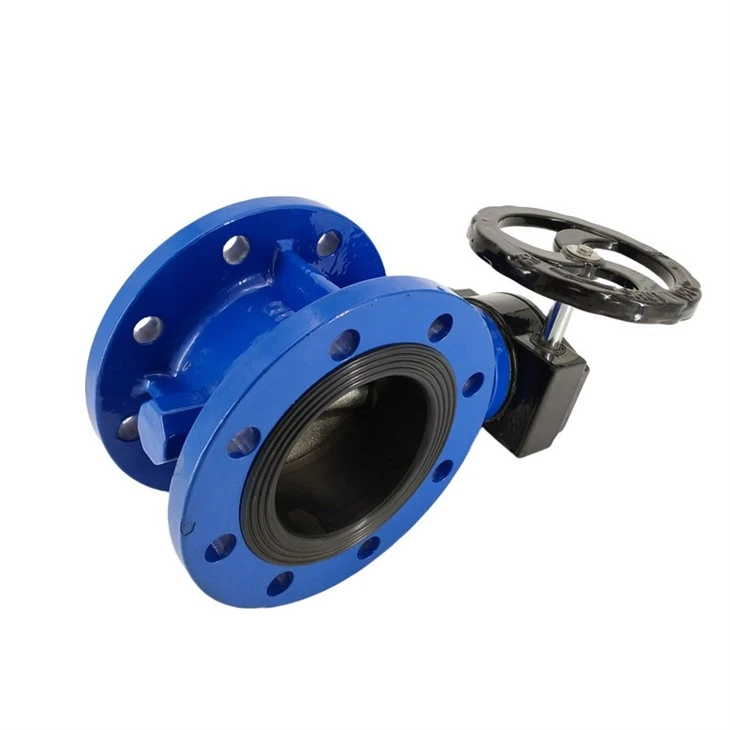

ในฐานะซัพพลายเออร์ชั้นนำของผลิตภัณฑ์ร่องวาล์วปีกผีเสื้อ เรามีตัวเลือกมากมายเพื่อตอบสนองความต้องการใช้งานควบคุมปริมาณที่แตกต่างกัน ของเราบัตเตอร์ฟลายวาล์วพร้อมเกียร์ให้การควบคุมที่ดีขึ้นและความสะดวกในการใช้งาน ช่วยให้ควบคุมปริมาณได้แม่นยำยิ่งขึ้น กลไกเกียร์ช่วยให้ผู้ควบคุมสามารถปรับตำแหน่งวาล์วได้แม่นยำยิ่งขึ้น โดยเฉพาะอย่างยิ่งในการใช้งานที่จำเป็นต้องมีการควบคุมแบบละเอียด

เรายังมีบัตเตอร์ฟลายวาล์วชนิดเฟืองตัวหนอนและวาล์วผีเสื้อเฟืองตัวหนอนซึ่งได้รับการออกแบบสำหรับการใช้งานที่ต้องใช้แรงบิดสูงกว่าในการใช้งานวาล์ว วาล์วเหล่านี้เหมาะสำหรับท่อขนาดใหญ่หรือระบบที่มีแรงดันสูงกว่า

บทสรุปและการเชิญชวน

โดยสรุป วาล์วปีกผีเสื้อแบบมีร่องสามารถใช้กับการควบคุมปริมาณได้ แต่ก็มีข้อจำกัดและข้อกำหนดเฉพาะ มีข้อดีต่างๆ เช่น ความง่ายในการติดตั้ง แรงดันตกคร่อมต่ำในตำแหน่งเปิด และการควบคุมการไหลที่ค่อนข้างดีในช่วงการเปิดระดับต่ำถึงปานกลาง อย่างไรก็ตาม เราต้องพิจารณาปัจจัยต่างๆ อย่างรอบคอบ เช่น ลักษณะการไหล แรงดันตก ความต้านทานการสึกหรอและการสึกกร่อน และประสิทธิภาพการซีลเมื่อตัดสินใจใช้สำหรับการควบคุมปริมาณ

หากคุณกำลังพิจารณาใช้วาล์วปีกผีเสื้อแบบมีร่องสำหรับการใช้งานควบคุมปริมาณ หรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา เราขอเชิญคุณติดต่อเรา ทีมผู้เชี่ยวชาญของเราพร้อมให้คำแนะนำทางเทคนิคโดยละเอียดและช่วยคุณเลือกวาล์วที่เหมาะสมที่สุดสำหรับความต้องการของคุณ

อ้างอิง

• Karassik, IJ, เมสซีนา, เจพี, คูเปอร์, PT, & Heald, CC (2008) คู่มือปั๊ม. McGraw - ฮิลล์มืออาชีพ
• บริษัท เครน (1988) การไหลของของไหลผ่านวาล์ว ข้อต่อ และท่อ บริษัท เครน จำกัด
